鋰電池開關式充電

上一篇咱們講到單節鋰電池的線性充電的應用解決方案，線性充電主要還是針對于中小型容量的電池，例如 1 節 2200mAh 的 18650 電池。但是有些場合如大容量（10000mAh）移動電源，大功率音箱等，為了節省充電時間，像普通的 1A 的線性充電已經滿足不了客戶需求，因此引出咱們的第二個系列，單節大容量鋰電池的開關式充電。

內容

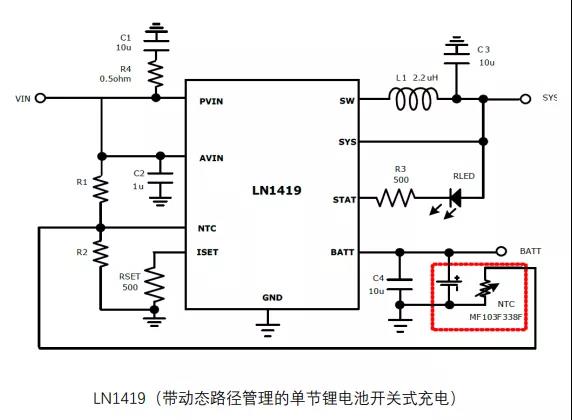

最大充電電流 2.5A，帶動態路徑管理的單節鋰電池開關式充電

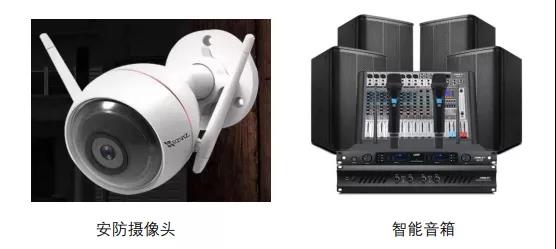

應用場景

LN14XX 系列

LN1419，LN1420，是一款帶動態路徑管理的開關型單節鋰電池充電芯片，可以提供 2.5A 充電電流。內部集成了同步降壓模塊，充電控制模塊，動態路徑管理，適配器自適應以及各種保護電路。

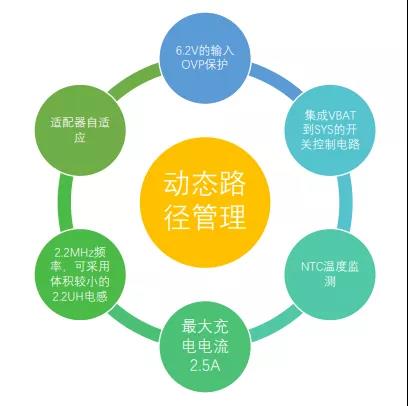

產品特點框圖

路徑管理

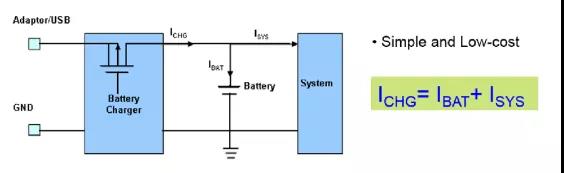

傳統不帶路徑管理的電路如下：

缺點：當電芯快充滿的時候， IC 會無法判斷是否充滿，原因是 IC 判滿有兩個條件：電池電壓達到 4.2V，充電電流減小到 CC 電流的 10%。由于系統一直抽走一定的電流，這個電流又一起流過charger，所以是檢測不到的。另外一點，當電池電壓非常低的時候，系統是無法正常開機的，即使是插入了適配器，因?yàn)橄到y(tǒng)的電壓此時是電池的電壓，需要充電一段時間之后電池電壓達到開機電壓點才能開機。

針對于這些問題，咱們提出了路徑管理的概念，電源路徑管理將系統的電壓調節到稍微高于電池電壓的水平，但是不會下降到低于 3.6V 最小系統電壓。借助于這個特性，即使在電池電量完全耗盡或者電池被拆除時，系統也能保持運行。當達到輸入電壓限值時，電源路徑管理自動將充電電流減小，優先給系統供電，多余的輸入能量給鋰電池充電。隨著系統負載持續增加，當輸入功率不能滿足系統供電的時候，電池通過路徑MOS和輸入一起給系統放電。

當 VIN=0V 時，VBAT 與 VSYS 之間是集成 70 毫歐功率管的 BUCK 結構

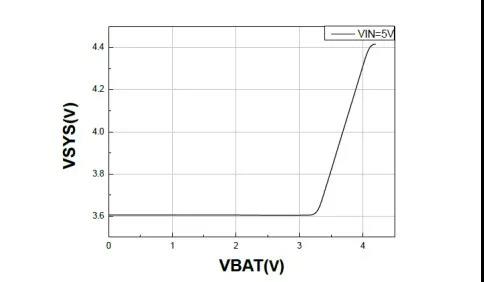

當 VIN=5V 時，VBAT 與 VSYS 的電壓曲線如下：

VIN=5V

注意事項

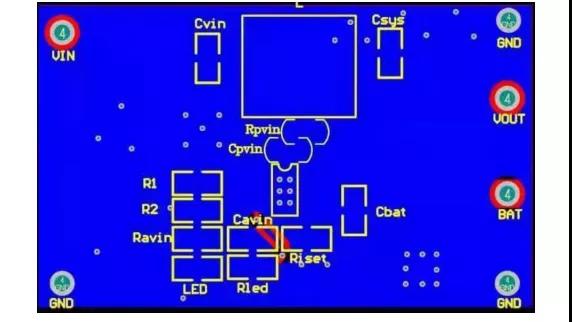

BUCK 結構的充電方案，小伙伴們在layout的時候要注意哦，信號回路和功率回路的布置需處理好，具體推薦的LN1419/LN1420繪制方法和注意事項如下，供客戶參考。也歡迎客戶就自己的LN1419/LN1420 PCB布圖提請南麟電子的工程人員確認或征求意見。

Ravin 輸入較穩定的情況下，可以不用，輸入不穩定的情況下，建議加個1 歐姆左右的電阻，吸收高頻信號。

本篇文章主要是講了 LN14XX 系列的產品，附件可提供 PCB 文件，有興趣的小伙可以咨詢我司的銷售人員和工程人員！

下一個系列咱們再聊聊 1-3 節降壓型開關式充電，敬請期待。
