基于LN2535的低成本手機充電器應用方案
——CC/CV（恒流/恒壓）5V/1A
1. 簡介
本文是一份基于LN2535設計的低成本手機充電器的應用方案報告。本方案使用LN2535驅動外接NPN三極管例如13003，是典型的低成本的開關電源方案。該方案具有低成本、無需光耦及Y電容、良好的恒流/恒壓性能和低待機功耗等特點。此應用尤其適合小功率充電器上成本控制敏感的地方，例如手機充電器、MP3播放器的充電器等。本文內容包括電路原理圖、材料清單、變壓器文件和性能測試數據。
方案基本特性：
- PWM控制的超低成本手機充電器方案
- 初級調整技術
- 免光耦
- 無需Y電容和共模EMI濾波器
- 85VAC-264VAC全電壓輸入范圍
- 低待機功耗
- 高精度恒流恒壓輸出
- 超越CEC平均效率要求
- 外部元件少
- 集成輸入電壓變化補償電路
- 集成變壓器電感變化補償電路
- 集成輸出線損補償電路
- 輸入欠壓保護、輸入過壓保護
- 輸出短路保護、輸出過壓保護
- 過溫保護
- 反激式DCM工作模式
- SOT23-5封裝
2.電路原理圖

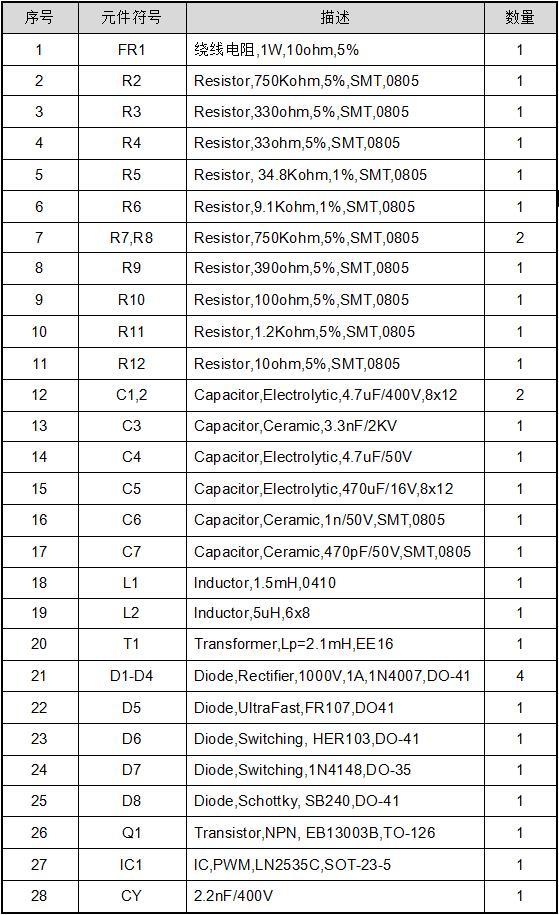

3. 材料清單
4. 變壓器規格

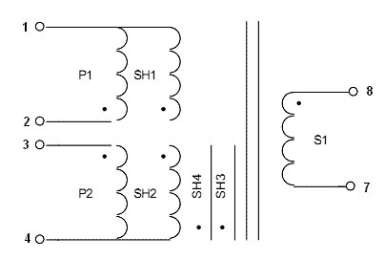

4.1. 示意圖
變壓器示意圖

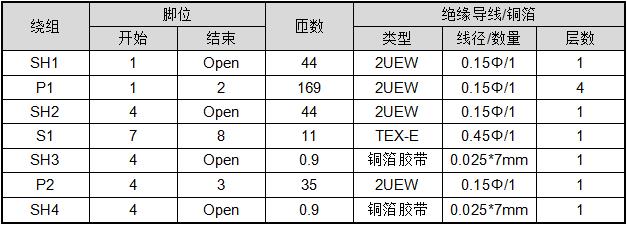

4.2. 材料清單
注：SH1、SH2為屏蔽層，SH3、SH4為銅箔屏蔽層，P1、P2為初級，S1為次級。

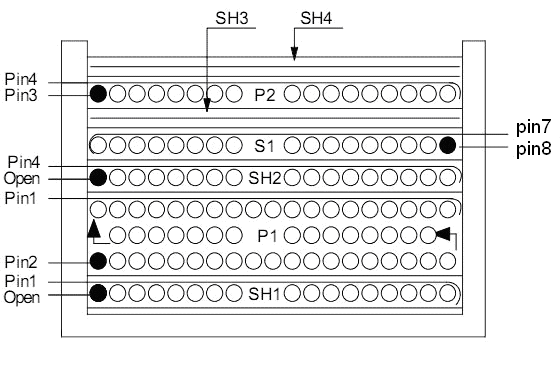

4.3裝配圖
4.4. 電氣規格
5. 性能測試數據

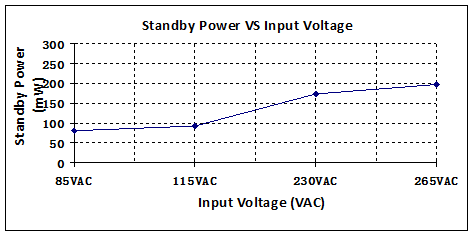

5.1. 待機功耗

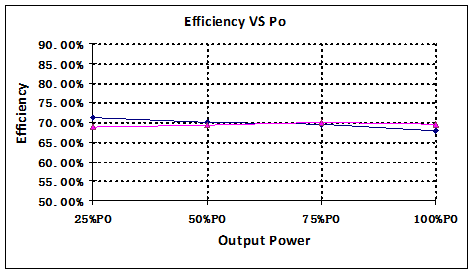

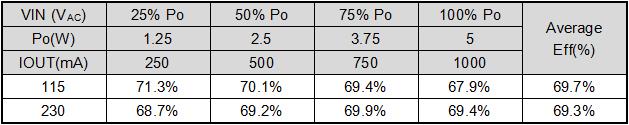

5.2. 效率（AWG24#，1.5m）

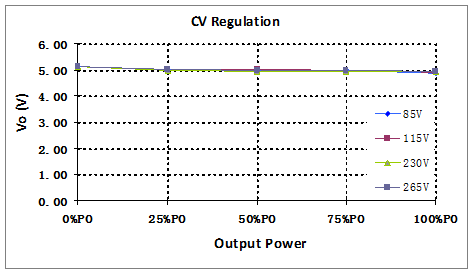

5.3. 輸入電壓和負載調整率

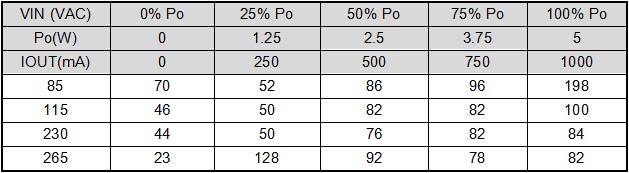

5.4. 紋波和噪聲

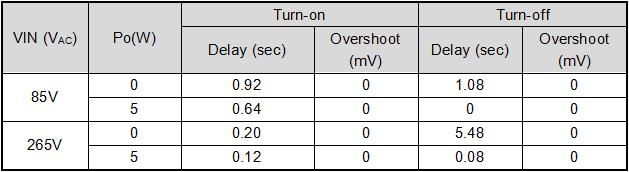

5.5. 開機和關機

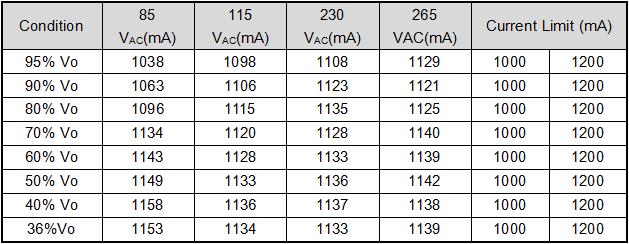

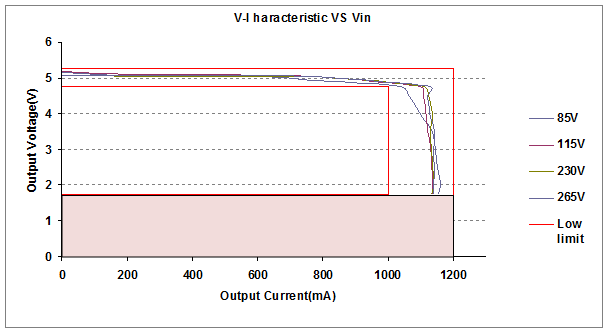

5.6. 恒流和過流

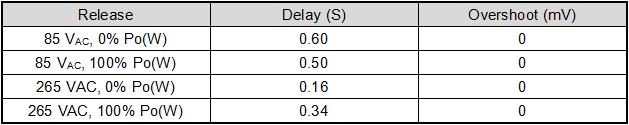

5.7. 短路與釋放

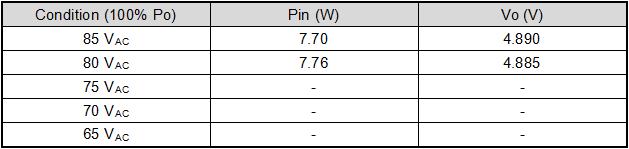

5.8. 輸入欠壓測試
6. 耐壓測試
6.1 耐壓測試
